【DraftSight】善用屬性映射.dwg文件保存不怕丟備注
學會DraftSight屬性映射
工程圖保存到云端也不怕丟備注
本次將未大家介紹不同條件下的尺寸鏈共線操作小技巧，分別是默認情況、要在尺寸文本重疊時保持尺寸鏈共線、要在箭頭重疊時保持尺寸鏈共線的三種不同操作。
工程圖備注：

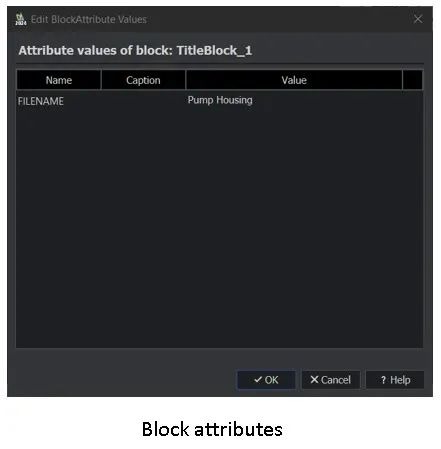

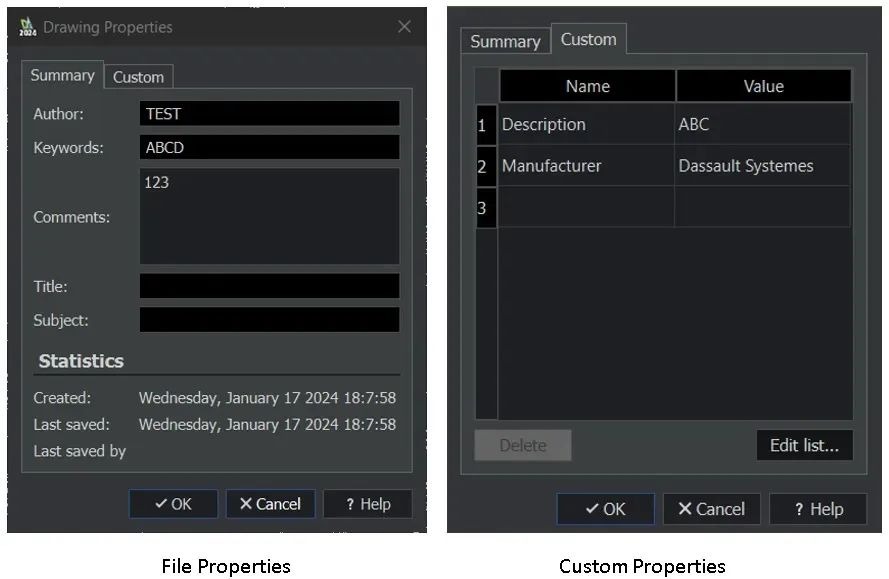

SOLIDWORKS生成的 .dwg 文件可以關聯屬性列表，其中包括描述、零件號、修訂版本等。很多工程師擔心這些屬性保存到云端的時候沒法上傳，其實一招即可解決。
云端同步需要注意的點：
當我們將 .dwg 文件保存到 3DE平臺時，如果屬性未映射到平臺上，此信息將不再鏈接到 .dwg 文件，這也就是工程師常說的丟屬性。

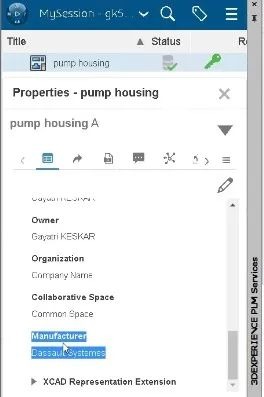

我們碰到這種情況時，可以借助屬性映射功能，能夠單向或雙向鏈接這些屬性，以便工程師可以從 3DXPERIENCE 平臺更改這些屬性，并在 DraftSight 繪圖中更新該更改，反之亦然。
不同類型的屬性需要不同語法：

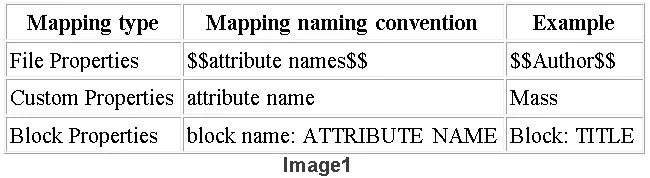

在平臺上映射不同類型的屬性時需要使用不同的語法，如下所示：
屬性映射的分步過程：
注意：要執行以下步驟，您必須以平臺管理員身份登錄
1、啟動 3DEXPERIENCE 平臺，單擊 3Dashboard，然后從儀表板列表中轉到平臺管理>內容>協作空間配置中心
2、轉到屬性管理>繪圖
3、單擊添加屬性。指定屬性名稱，例如制造商。
可以將默認值保留為空。單擊“應用”以部署該屬性。

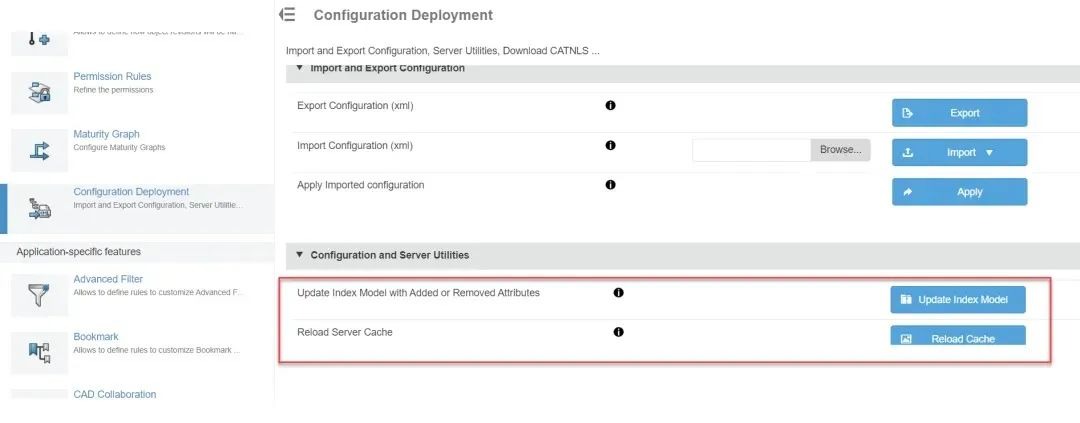

4、從“協作空間配置中心”>“配置部署”轉到“重新加載服務器緩存并更新索引模型”。這是為了確保屬性映射正確更新。

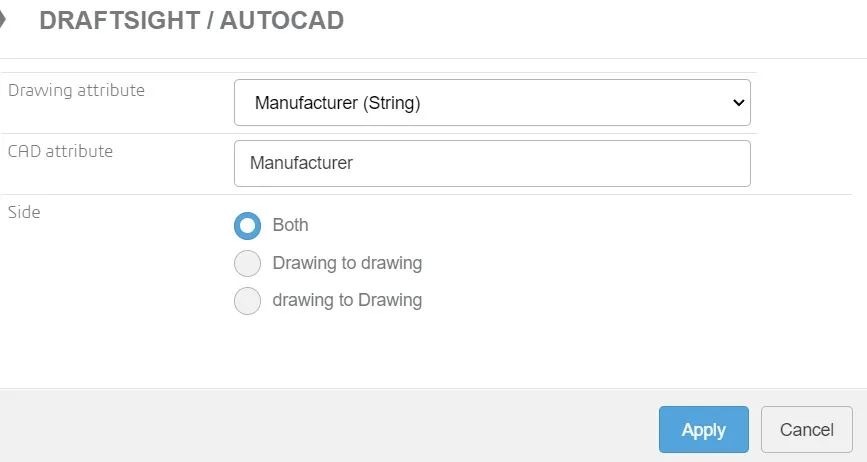

5、最后將屬性映射到 Draftsight，為此請使用適當?shù)恼Z法轉到協作空間控制中心 >CAD 協作 >DraftSight\AutoCAD
上圖三個選項的含義如下：
兩者：雙向映射
繪圖到繪圖：平臺到 DraftSight 映射
繪圖到繪圖：DraftSight 到平臺映射
將 DraftSight? 屬性映射到其相關的 3DEXPERIENCE 屬性非常有用，這意味著我們只需在一處輸入信息，這樣可以節省時間并避免信息不同步的風險。
希望本教程可以幫上你，更多信息也可以聯系我們了解更多：400-100-9861
